CÔNG NGHỆ XỬ LÝ VÀ TÁI SỬ DỤNG NƯỚC THẢI SINH HOẠT

Giải pháp lọc đa tầng kết hợp Lọc thô – Than hoạt tính – Trao đổi ion – Lọc tinh – UF – RO – UV

Trong xu hướng kinh tế tuần hoàn và sử dụng tài nguyên nước hiệu quả, xử lý nước thải không còn dừng lại ở mục tiêu đưa nước đạt yêu cầu trước khi xả ra môi trường. Một hướng tiếp cận ngày càng được quan tâm là thu hồi, xử lý nâng cao và tái sử dụng nước cho những mục đích phù hợp.

Đối với nước thải sinh hoạt, việc tái sử dụng đòi hỏi nhiều cấp xử lý liên tiếp bởi nguồn nước sau xử lý vẫn có thể chứa cặn mịn, chất hữu cơ, chất keo, độ cứng, ion hòa tan, vi sinh vật và các thành phần gây fouling màng.

Vì vậy, một hệ thống tái sử dụng nước hiệu quả cần được xây dựng theo nguyên tắc nhiều hàng rào xử lý – multiple barriers, trong đó mỗi công đoạn đảm nhiệm một nhóm chức năng và đồng thời bảo vệ công đoạn phía sau.

Một cấu hình tham khảo:

XỬ LÝ SINH HỌC/HÓA LÝ → LỌC THÔ → THAN HOẠT TÍNH → TRAO ĐỔI ION → LỌC TINH → UF → RO → KHỬ TRÙNG → BỒN NƯỚC TÁI SỬ DỤNG

Tuy nhiên, đây không phải công thức cố định cho mọi dự án. Cấu hình công nghệ phải được lựa chọn dựa trên chất lượng nước đầu vào và mục đích sử dụng nước sau xử lý.

1. Vì sao nước thải tái sử dụng cần hệ thống xử lý đa tầng?

Nước thải sinh hoạt có thành phần ô nhiễm phức tạp và biến động theo thời gian. Ngay cả khi đã qua hệ thống xử lý sinh học, nước vẫn có thể còn:

Chất rắn lơ lửng và cặn mịn.
Chất keo.
Chất hữu cơ hòa tan.
Màu và mùi.
Độ cứng.
Các ion vô cơ.
Vi sinh vật.
TDS và độ dẫn điện.
Các chất có khả năng gây cáu cặn hoặc fouling màng.

Nếu đưa trực tiếp dòng nước này vào UF hoặc RO, tải lượng ô nhiễm cao có thể làm tăng:

Fouling → tăng chênh áp → giảm flux → tăng tần suất vệ sinh màng → tăng chi phí vận hành.

Do đó, hệ thống cần được thiết kế theo nguyên tắc: Công đoạn phía trước chuẩn bị điều kiện tối ưu cho công đoạn phía sau.

Đây là điểm khác biệt quan trọng giữa một hệ thống lọc đơn thuần và một hệ thống tái sử dụng nước được thiết kế theo chuỗi công nghệ.

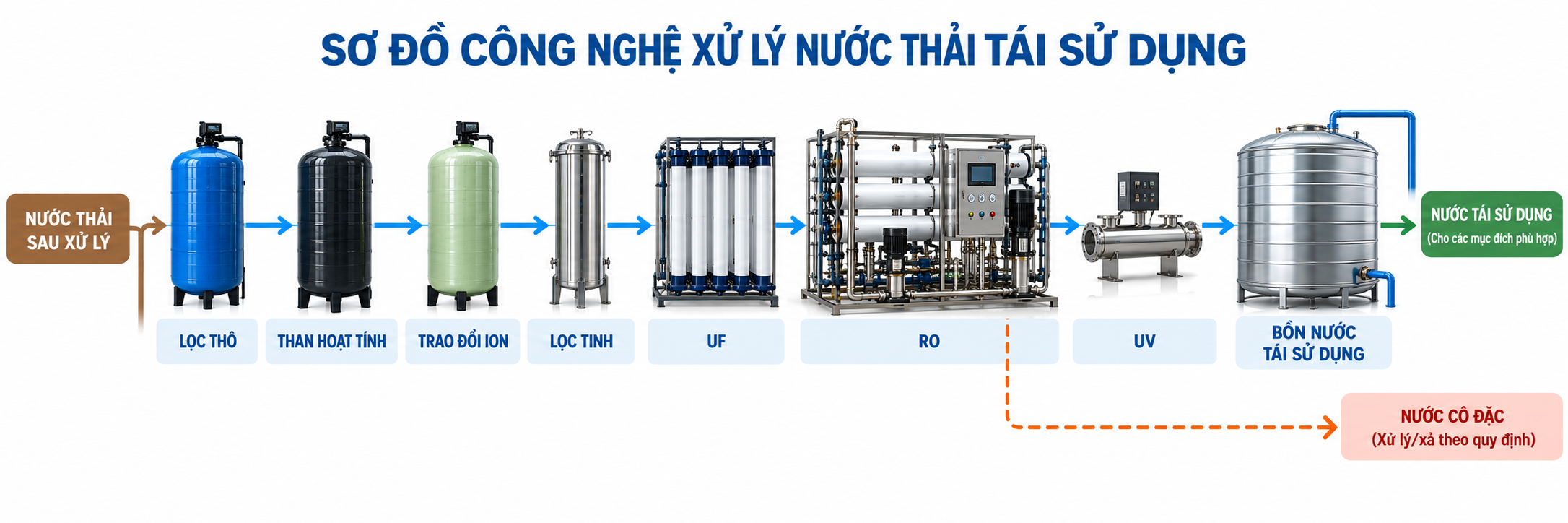

2. Sơ đồ công nghệ tổng thể

PHƯƠNG ÁN THAM KHẢO

NƯỚC THẢI SINH HOẠT
↓
XỬ LÝ SINH HỌC / HÓA LÝ
↓
LỌC THÔ – MULTIMEDIA FILTER
↓
THAN HOẠT TÍNH – ACTIVATED CARBON
↓
TRAO ĐỔI ION – ION EXCHANGE
↓
LỌC TINH – CARTRIDGE FILTER
↓
UF – ULTRAFILTRATION
↓
RO – REVERSE OSMOSIS
↓
UV / KHỬ TRÙNG BỔ SUNG
↓

BỒN NƯỚC TÁI SỬ DỤNG

Trong một số dự án, thứ tự hoặc thành phần công nghệ có thể thay đổi. Ví dụ, làm mềm có thể được bố trí trước RO nhưng không nhất thiết phải có trong mọi hệ thống; UF cũng có thể được lựa chọn hoặc thay thế bằng cấu hình tiền xử lý khác tùy nguồn nước.

Cấp 1 – Lọc thô: tuyến phòng vệ đầu tiên

Sau xử lý sinh học/hóa lý, nước vẫn có thể chứa các hạt cặn và chất rắn chưa được loại bỏ hoàn toàn.

Lọc thô là công đoạn đầu tiên của chuỗi xử lý nâng cao, có nhiệm vụ giảm tải chất rắn trước khi nước đi vào các thiết bị hấp phụ, trao đổi ion và màng.

Vật liệu có thể sử dụng

Cát thạch anh.
Sỏi đỡ.
Vật liệu đa tầng.
Vật liệu mangan hoặc vật liệu chuyên dụng khi phù hợp.
Các vật liệu lọc được lựa chọn theo đặc tính nước.

Chức năng chính

Giữ cặn → giảm độ đục → bảo vệ thiết bị phía sau.

Một hệ thống lọc thô được thiết kế tốt phải đồng thời quan tâm đến tốc độ lọc, chiều cao lớp vật liệu, tổn thất áp lực và chế độ rửa lọc.

Cấp 2 – Than hoạt tính: kiểm soát chất hữu cơ, màu và mùi

Sau lọc thô, nước tiếp tục đi qua cột than hoạt tính khi phân tích nguồn nước cho thấy công đoạn hấp phụ là cần thiết.

Than hoạt tính có diện tích bề mặt lớn và khả năng hấp phụ nhiều hợp chất hữu cơ.

Công dụng điển hình

Giảm màu.
Giảm mùi.
Hấp phụ một số hợp chất hữu cơ.
Giảm một số chất gây ảnh hưởng đến chất lượng nước.

Đối với hệ thống tái sử dụng, than hoạt tính có thể đóng vai trò quan trọng trong việc ổn định chất lượng nước trước các công đoạn màng.

Cấp 3 – Trao đổi ion: kiểm soát độ cứng và ion mục tiêu

Ion Exchange – IX là công nghệ sử dụng vật liệu nhựa trao đổi ion để giữ lại hoặc trao đổi các ion trong nước.

Đối với hệ thống tái sử dụng có yêu cầu kiểm soát độ cứng, nhựa cation có thể được sử dụng để giảm:

Ca²⁺ và Mg²⁺

qua đó hạn chế nguy cơ hình thành cáu cặn trong đường ống, thiết bị trao đổi nhiệt và đặc biệt là các công đoạn có màng RO.

Vai trò của ion exchange

Kiểm soát độ cứng → giảm nguy cơ scaling → hỗ trợ bảo vệ RO.

Đối với amoni, nitrat hoặc các ion đặc thù khác, cần lựa chọn loại nhựa và cấu hình trao đổi ion chuyên dụng, không nên mặc định rằng một cột làm mềm thông thường có thể loại bỏ tất cả các ion này.

Cấp 4 – Cartridge Filter: lớp bảo vệ cơ học trước UF/RO

Đây là một trong những điểm cần đặc biệt chú ý trong thiết kế hệ thống.

Sau cột trao đổi ion, nước có thể phát sinh một lượng nhỏ:

Hạt vật liệu.
Cặn mịn.
Mảnh resin.
Các hạt từ quá trình vận hành hoặc rửa lọc.

Vì vậy, cartridge filter được bố trí phía sau cột trao đổi ion có thể đóng vai trò như một cấp lọc bảo vệ cuối cùng trước hệ thống màng.

Cấu hình thường gặp

Lõi PP / lõi sợi quấn / lõi lọc nhiều lớp

với cấp lọc được lựa chọn theo yêu cầu hệ thống, thường có thể gặp khoảng 1–5 µm trong các ứng dụng bảo vệ màng.

Điểm quan trọng không phải chỉ là “lọc càng nhỏ càng tốt”, mà phải cân bằng giữa:

cấp lọc – lưu lượng – tổn thất áp lực – khả năng giữ cặn – chi phí thay lõi.

Cấp 5 – UF: hàng rào màng trước RO

Ultrafiltration – UF là công nghệ màng áp lực thấp được sử dụng rộng rãi trong xử lý nước và tái sử dụng nước.

UF có khả năng loại bỏ hiệu quả:

Chất rắn lơ lửng.
Hạt keo.
Một phần chất hữu cơ dạng phân tử lớn.
Vi khuẩn và nhiều vi sinh vật.
Các hạt có kích thước lớn hơn ngưỡng cắt của màng.

Tùy loại màng, kích thước lỗ biểu kiến hoặc MWCO có thể khác nhau; vì vậy không nên cố định mọi màng UF ở một con số duy nhất như “0,01 µm”.

Vai trò quan trọng nhất của UF trong hệ thống này

Ổn định nước cấp cho RO.

UF tạo ra dòng nước có độ đục và lượng cặn rất thấp, qua đó giảm tải cho RO và giúp hệ thống màng phía sau vận hành ổn định hơn.

Nước sau UF vẫn có thể chứa lượng đáng kể các ion hòa tan và TDS. Nếu mục tiêu tái sử dụng yêu cầu kiểm soát TDS cao, cần xem xét RO.

Cấp 6 – RO: xử lý sâu chất hòa tan

Reverse Osmosis – RO là công nghệ màng áp lực cao, được sử dụng khi cần giảm đáng kể lượng chất rắn hòa tan và các ion trong nước.

RO có khả năng loại bỏ ở mức cao nhiều thành phần như:

Muối hòa tan.
Nhiều ion vô cơ.
Kim loại.
TDS.
Một số chất hữu cơ phân tử nhỏ.

Hiệu suất loại bỏ thực tế phụ thuộc vào loại màng, chất lượng nước cấp, áp suất, nhiệt độ, recovery và điều kiện vận hành.

Cấp 7 – UV và hàng rào khử trùng cuối

Sau RO, nước có chất lượng cao hơn đáng kể nhưng vẫn cần xem xét nguy cơ tái nhiễm trong bồn chứa, đường ống và điểm sử dụng.

UV sử dụng bức xạ tử ngoại để làm mất khả năng sinh sản của vi sinh vật.

Ưu điểm

Không tạo thêm hóa chất vào nước.
Không làm thay đổi đáng kể đặc tính hóa học của nước.
Có thể tích hợp tự động.
Phù hợp làm một hàng rào kiểm soát vi sinh bổ sung.

Tuy nhiên, UV không tạo dư lượng khử trùng. Vì vậy, nếu nước được lưu trữ lâu hoặc đi qua mạng phân phối dài, cần xem xét thêm giải pháp kiểm soát tái nhiễm phù hợp.

Đây là lý do vị trí UV cần được xác định dựa trên sơ đồ bồn chứa và mạng phân phối, chứ không phải cứ đặt UV cuối hệ thống là luôn tối ưu.

3. Một hệ thống tốt không chỉ có nhiều thiết bị

Một sai lầm thường gặp là đánh giá hệ thống theo số lượng cột lọc và số cấp màng.

Thực tế, hiệu quả của hệ thống phụ thuộc vào sự phối hợp giữa:

Chất lượng nước đầu vào

↓

Tiền xử lý

↓

Kiểm soát fouling/scaling

↓

UF

↓

RO

↓

Khử trùng

↓

Bảo vệ nước sau xử lý

Trong đó, các thông số như TSS, turbidity, COD, TOC, hardness, alkalinity, silica, TDS, conductivity, SDI và microbiological parameters có thể đóng vai trò quan trọng trong việc lựa chọn cấu hình.

Đặc biệt đối với RO, không nên chỉ nhìn vào TDS. Một nguồn nước TDS không quá cao vẫn có thể gây khó khăn cho RO nếu chứa chất hữu cơ, colloid, silica, độ cứng hoặc các tác nhân gây fouling/scaling.

4. Kiểm soát SDI – yếu tố quan trọng trước RO

Đối với hệ thống UF–RO, SDI – Silt Density Index là một chỉ số hữu ích để đánh giá xu hướng gây fouling của nước cấp màng.

Một hệ thống tiền xử lý tốt cần hướng đến việc tạo ra dòng nước cấp RO có chất lượng ổn định, giảm tải cặn và colloid.

Đây là lý do cấu hình:

Lọc thô → than → ion → cartridge → UF → RO

có ý nghĩa không chỉ về mặt “nhiều cấp lọc”, mà quan trọng hơn là: Từng cấp xử lý đang chuẩn bị điều kiện vận hành cho cấp tiếp theo.

5. Quản lý fouling và scaling của màng RO

Trong vận hành thực tế, hai vấn đề lớn thường gặp là:

FOULING

Do cặn, colloid, chất hữu cơ và vi sinh tích tụ trên bề mặt màng.

SCALING

Do các muối ít tan kết tủa trên màng, thường liên quan đến CaCO₃, CaSO₄, silica và các thành phần khác tùy nguồn nước.

Hai hiện tượng này có thể dẫn tới:

Giảm lưu lượng permeate → tăng áp suất vận hành → giảm chất lượng nước → tăng tần suất CIP → giảm tuổi thọ màng.

Do đó, thiết kế tiền xử lý phải được xem là một phần của thiết kế RO, chứ không phải phần phụ.

6. Cần kiểm soát cả dòng nước cô đặc RO

Một nội dung thường bị bỏ qua khi giới thiệu công nghệ tái sử dụng nước là RO không biến 100% nước cấp thành nước sản phẩm.

RO tạo ra ít nhất hai dòng:

Permeate

Nước đi qua màng, được thu hồi để tái sử dụng.

Concentrate / Reject

Dòng cô đặc chứa nồng độ chất hòa tan cao hơn.

Vì vậy, một dự án tái sử dụng nước hoàn chỉnh phải tính toán đồng thời:

Recovery → lưu lượng permeate → lưu lượng concentrate → phương án xử lý/xả dòng cô đặc.

Nếu chỉ quan tâm đến nước sau RO mà bỏ qua dòng concentrate thì bài toán tuần hoàn nước chưa hoàn chỉnh.

7. Bể chứa nước tái sử dụng cũng là một hạng mục công nghệ

Nước sau UF/RO cần được bảo vệ trong quá trình lưu trữ.

Bể chứa phải được xem xét về:

Vật liệu chế tạo.
Khả năng vệ sinh.
Thông gió.
Nguy cơ tái nhiễm.
Thời gian lưu nước.
Kiểm soát nhiệt độ khi cần.
Hệ thống tuần hoàn.
Khử trùng bổ sung.

Một hệ thống xử lý có chất lượng nhưng bể chứa và mạng phân phối không được thiết kế phù hợp vẫn có thể làm suy giảm chất lượng nước sau xử lý.

8. Tái sử dụng nước phải theo nguyên tắc “fit-for-purpose”

Đây là nguyên tắc quan trọng nhất.

Không phải nước tái sử dụng nào cũng cần đạt chất lượng như nước uống.

Có thể phân nhóm mục đích sử dụng:

Mục đích	Yêu cầu xử lý
Tưới cây cảnh quan	Tùy loại cây và yêu cầu chất lượng
Rửa đường	Kiểm soát cặn, vi sinh và mùi
Xả toilet	Kiểm soát vi sinh, màu, mùi và chất rắn
Rửa thiết bị	Phụ thuộc yêu cầu công nghệ
Cooling tower	Quan tâm TDS, silica, độ cứng, vi sinh, ăn mòn/cáu cặn
Sản xuất	Phụ thuộc tiêu chuẩn từng công đoạn
Tiếp xúc trực tiếp với người	Yêu cầu kiểm soát nghiêm ngặt hơn
Nước uống	Phải tuân thủ hệ thống quy chuẩn và yêu cầu pháp lý tương ứng

Vì vậy, mục tiêu thiết kế phải được xác định trước khi lựa chọn công nghệ.

9. Kiểm soát chất lượng nước sau xử lý

Một hệ thống chuyên nghiệp không chỉ có thiết bị mà còn phải có hệ thống giám sát.

Có thể tích hợp:

pH.
ORP.
Độ dẫn điện.
TDS.
Áp suất.
Lưu lượng.
Độ đục.
Chênh áp cartridge.
Chất lượng nước permeate RO.
Báo lỗi bơm.
Báo lỗi UV.
Giám sát tình trạng màng.

Đối với hệ thống tự động hóa cao, dữ liệu có thể được đưa về PLC/HMI, lưu lịch sử vận hành và cảnh báo khi các thông số vượt ngưỡng cài đặt.

10. Tối ưu chi phí bằng thiết kế đúng, không phải cắt giảm thiết bị

Một hệ thống tái sử dụng nước có chi phí đầu tư cao chưa chắc là hệ thống hiệu quả.

Tối ưu thực sự nằm ở việc:

Đúng chất lượng đầu vào → đúng công nghệ → đúng công suất → đúng recovery → đúng mục đích sử dụng.

Nếu tiền xử lý không phù hợp, doanh nghiệp có thể phải trả thêm chi phí cho:

Thay cartridge thường xuyên.
Hóa chất CIP.
Màng RO.
Điện năng.
Nước rửa lọc.
Nhân công vận hành.
Xử lý dòng reject.

Do đó, chi phí vòng đời – Life Cycle Cost (LCC) nên được xem xét thay vì chỉ so sánh giá thiết bị ban đầu.

11. Bảng tổng hợp chuỗi công nghệ

STT	Công đoạn	Chức năng chính	Mục tiêu
01	Lọc thô	Giữ cặn, hạt rắn	Giảm TSS, độ đục
02	Than hoạt tính	Hấp phụ	Kiểm soát màu, mùi, một số chất hữu cơ
03	Trao đổi ion	Trao đổi ion	Kiểm soát độ cứng/ion mục tiêu
04	Cartridge	Lọc cơ học tinh	Bảo vệ UF/RO, giữ cặn và hạt resin
05	UF	Lọc màng	Kiểm soát TSS, colloid, vi sinh
06	RO	Tách màng áp lực cao	Giảm TDS, muối và chất hòa tan
07	UV/khử trùng	Kiểm soát vi sinh	Bảo vệ chất lượng nước sau xử lý
08	Bồn chứa & phân phối	Bảo vệ nước	Hạn chế tái nhiễm

12. Công nghệ tái sử dụng nước là một hệ thống hoàn chỉnh

Có thể tóm tắt toàn bộ triết lý thiết kế bằng chuỗi:

XỬ LÝ → LỌC → BẢO VỆ MÀNG → TÁCH SÂU → KHỬ TRÙNG → LƯU TRỮ → TÁI SỬ DỤNG

Trong đó:

Lọc thô bảo vệ hệ thống.
Than hoạt tính xử lý bằng hấp phụ.
Trao đổi ion kiểm soát các ion mục tiêu.
Cartridge tạo hàng rào cơ học cuối trước màng.
UF tạo nước cấp ổn định cho RO.
RO xử lý sâu các chất hòa tan.
UV/khử trùng kiểm soát nguy cơ vi sinh.
Bồn chứa và mạng phân phối duy trì chất lượng nước đến điểm sử dụng.

KẾT LUẬN

Tái sử dụng nước thải không đơn thuần là lắp thêm một máy RO sau hệ thống xử lý nước thải.

Đó là một bài toán tổng thể, bắt đầu từ đặc tính nước đầu vào, mục đích sử dụng nước sau xử lý, cấu hình tiền xử lý, bảo vệ màng, kiểm soát fouling/scaling, quản lý dòng cô đặc và kiểm soát chất lượng trong quá trình lưu trữ – phân phối.

Một cấu hình Lọc thô → Than hoạt tính → Trao đổi ion → Cartridge → UF → RO → Khử trùng có thể tạo thành chuỗi xử lý nhiều hàng rào hiệu quả khi được thiết kế đúng với nguồn nước và mục tiêu tái sử dụng.
